Ростверк — это верхняя обвязка свай или столбов, которая объединяет отдельные опоры в одну жёсткую конструкцию и распределяет по ним нагрузку от дома. Без ростверка каждая свая работает сама по себе и может просесть независимо от соседних; с ростверком нагрузка от стен раскладывается на все опоры сразу. Ниже разберём, что это за элемент, какие бывают виды, на каких грунтах свайно-ростверковый фундамент оправдан, и по каким признакам видно, что с ним что-то идёт не так.
Что такое ростверк и зачем он нужен
Свайное поле — это набор точечных опор, забитых или залитых в грунт на глубину ниже уровня промерзания. В Подмосковье этот уровень доходит до 140 см, поэтому подошву опоры выводят на 1,5–1,7 м, чтобы силы морозного пучения не выталкивали её вверх. Но сами по себе сваи держат только вертикальную нагрузку в своей точке. Стена дома опирается не на одну сваю, а на линию опор с шагом 1,5–3 м, и её нужно на что-то положить.

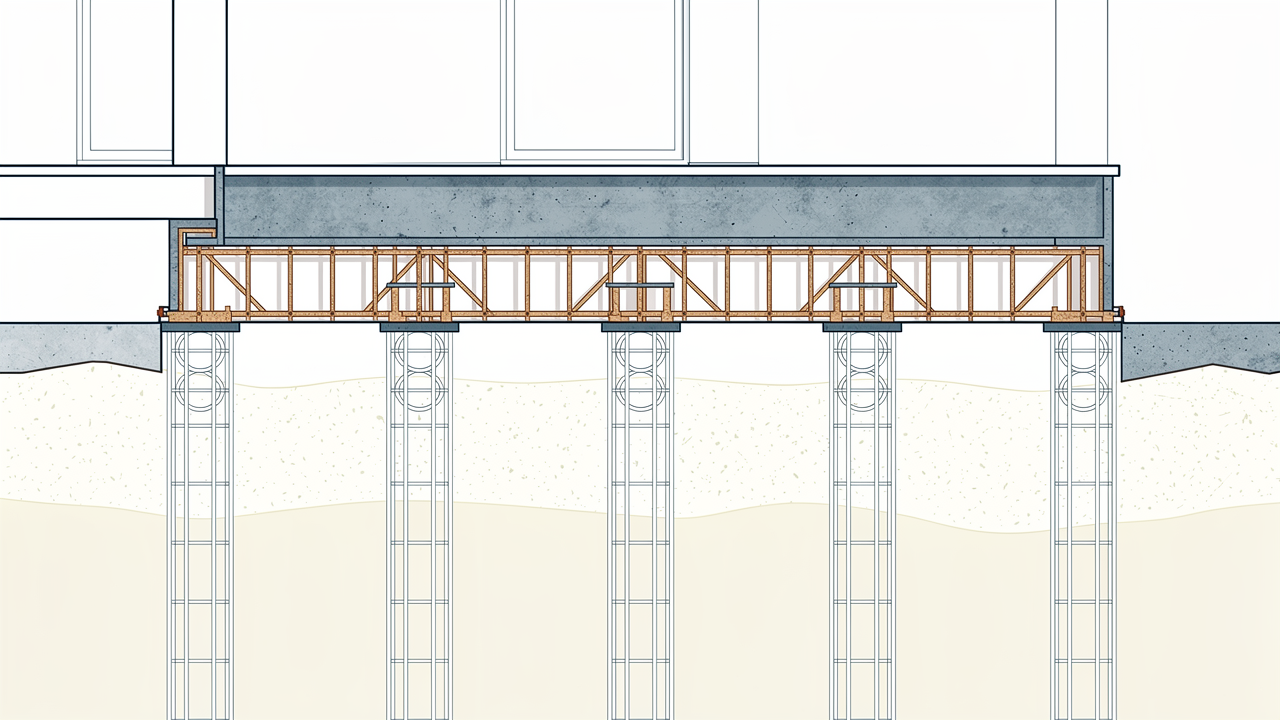

Ростверк и есть эта несущая балка поверх свай. Он принимает нагрузку от стен, перекрытий и кровли и передаёт её на опоры равномерно. Второе назначение — связать сваи между собой в горизонтальной плоскости. Одиночная свая длиной 2 м, нагруженная сбоку, работает как рычаг и может отклониться; та же свая в составе жёсткой рамы почти не смещается. Поэтому свайно-ростверковый фундамент рассматривают как единую пространственную систему «опоры плюс обвязка», а не как отдельные элементы.
Виды ростверка по материалу и положению
Классифицируют ростверк по двум признакам — из чего он сделан и как расположен относительно грунта.
По материалу встречаются три исполнения. Монолитный железобетонный — опалубка с арматурным каркасом, заливка бетоном прямо на площадке; самый распространённый вариант для домов из газобетона, кирпича и бруса. Сборный железобетонный — готовые балки, которые укладывают на оголовки; быстрее в монтаже, но требует техники и точной геометрии свайного поля. Металлический — швеллер или двутавр, приваренный к оголовкам винтовых свай; типовое решение под лёгкие каркасные строения и хозблоки. Деревянный брус на оголовках — по сути тоже ростверк, обвязка для дачных построек.
По положению относительно земли ростверк делят на три типа:
- Высокий (висячий) — балка поднята над грунтом на 15–40 см. Между ростверком и землёй остаётся зазор, поэтому силы пучения не давят на него снизу. Это основной вариант на пучинистых грунтах.
- Наземный — нижняя грань лежит на уровне планировки. Проще в устройстве, но под ним нужна подушка из песка и защита от подъёма грунта зимой.
- Низкий (заглублённый) — балка утоплена в грунт на 10–20 см. По геометрии приближается к ленте на сваях и применяется реже, когда нужен цоколь по периметру.
Для частного дома на пучинистом основании в 8–9 случаях из 10 выбирают высокий ростверк с зазором: он снимает главный риск — примерзание балки к грунту и её отрыв от свай при подъёме почвы.
Когда нужен свайно-ростверковый фундамент
Выбор фундамента определяет не мода, а грунт и уровень воды на участке. Ростверк на сваях выигрывает там, где мелкозаглублённая лента ведёт себя нестабильно.
Грунты по поведению делят на три группы. Пучинистые — глина и суглинок: насыщаются водой и при замерзании увеличиваются в объёме, поднимая всё, что лежит выше линии промерзания. Непучинистые — песок, супесь, гравий: вода в них не задерживается, подъём почти отсутствует. Слабые — торф, ил, насыпной грунт: несущей способности почти нет, любой мелкий фундамент тонет и кренится.
Свайно-ростверковый фундамент показан в трёх ситуациях:
- грунт пучинистый (глина, суглинок), и лента шириной 30–40 см рискует получить неравномерный подъём зимой;
- слабый слой сверху (торф, ил, насыпной) толщиной 1–2 м, а плотный грунт лежит глубже — сваи проходят слабый пласт и опираются на несущий;
- высокая вода — если верховодка стоит ближе 1 м к поверхности. Мерить уровень нужно в апреле, по максимуму после таяния снега, а не летом, когда вода уходит.
Как измерить уровень воды правильно
Пробурите или выкопайте шурф на 1,5–2 м в апреле и дайте ему постоять сутки. Если вода набралась выше отметки 1 м от поверхности — это высокая вода, и ленту заглублённого типа она подмывает. Летний замер обманывает: та же скважина в июле может быть сухой, а зимой грунт всё равно насыщен. Одновременно оцените, нужен ли дренаж с уклоном 2 см на метр длины траншеи для отвода воды от пятна застройки.
На плотном песке или супеси картина другая: там непучинистый грунт держит нагрузку сам, и часто дешевле обходится мелкозаглублённая лента. Сравнить варианты по вашему грунту удобнее в обзоре видов фундаментов, а глубину опор — в материале о глубине заложения.
Сваи под ростверк: винтовые, буронабивные, забивные
Ростверк — только обвязка; несущую работу делают опоры под ним. Тип свай подбирают под грунт и вес дома.
Винтовые сваи — стальные трубы с лопастью, которые вкручивают в грунт. Ставятся быстро, без бетона и без тяжёлой техники, поэтому винтовое поле часто монтируют своими руками под каркасник или баню. Ориентир по винтовым сваям — 3000–6000 ₽/м² с металлическим ростверком. Слабое место — коррозия: на винтовых сваях своими руками важно контролировать толщину стенки и защитное покрытие, иначе труба в агрессивном грунте теряет сечение за 10–15 лет.
Буронабивные — скважина с арматурным каркасом, залитая бетоном на месте. Несут больше винтовых, подходят под тяжёлые стены из газобетона и кирпича; ориентир — 5000–10000 ₽/м². Забивные железобетонные — готовые сваи, забиваемые копром; высокая несущая способность, но нужна спецтехника.
Для лёгких строений на устойчивом грунте иногда достаточно столбов вместо свай — это уже столбчатый фундамент, ориентир 2000–4500 ₽/м². Подробный разбор опор и их шага — в отдельной статье про свайный фундамент. При заказе комплектующих поле собирают по спецификации: каждая свая идёт как отдельная позиция в заказ-корзину, свая за сваей по проектному шагу.
Как устанавливают сваи и монтируют ростверк
Устройство свайно-ростверкового фундамента идёт по строгому порядку, и нарушение последовательности — частая причина брака. Сначала размечают свайное поле по проекту: оси стен, углы, шаг опор 1,5–3 м. Установка свай зависит от типа: винтовые вкручивают на 1,5–2,5 м до плотного слоя, буронабивные бурят и заливают на месте, забивные погружают копром. Отклонение оголовка от проектной оси допускают в пределах 2–3 см — больше, и балка ляжет с эксцентриситетом и будет работать не по расчёту.
Дальше опоры выводят в один горизонт: оголовки подрезают или наращивают с перепадом не более 1 см на всё поле. Требования к горизонту жёстче, чем кажется, — перекос 3–4 см на 10 м длины даёт клин под балкой и трещину в первый же сезон. Затем вяжут арматурный каркас, ставят опалубку с зазором 15–40 см над грунтом, заводят выпуски арматуры из свай в тело балки и заливают бетон.
Скорость строительства ограничивает не монтаж, а набор прочности. Распалубочную прочность бетон берёт за 3–5 дней, 70% проектной, когда уже можно класть стены, — примерно за 7–10 дней при плюсовой температуре, полную — за 28 суток. Нагрузить ростверк раньше срока значит получить прогиб и трещину по нижней грани. Зимой без прогрева сроки растягиваются вдвое, поэтому заливку планируют на плюсовой сезон.
Шаг свай и как считают нагрузку на опору
Шаг свай — не произвольная величина, а результат расчёта. Логика простая: суммарный вес дома делят на несущую способность одной опоры и получают нужное число свай, затем раскладывают их по периметру и под несущими стенами. Чем тяжелее стены, тем чаще стоят опоры и тем короче каждый пролёт ростверка между ними.
Прикинем на числах. Дом 8×8 м из газобетона с деревянными перекрытиями и кровлей весит с учётом снега и обстановки ориентировочно 90–120 т. Если одна винтовая свая держит 3–5 т, опор нужно от 24 до 40 штук. По периметру 32 м при шаге 2 м это 16 свай, плюс опоры под внутренние стены — как раз попадаем в расчётный диапазон. Занизить число свай — перегрузить каждую и получить осадку, заложить с избытком — переплатить, не добавив надёжности. Подробнее о шаге и типах опор — в статье про свайный фундамент.
Отдельно проверяют пролёт ростверка. При шаге больше 3 м балка высотой меньше 300 мм уже прогибается, поэтому либо уменьшают шаг, либо увеличивают сечение. Это ещё одна причина, почему шаг свай, сечение балки и нагрузку считают вместе, а не по отдельности.
Материалы и армирование: справочно
Ростверк работает на изгиб: между сваями он как балка на двух опорах, растянутая снизу. Поэтому основную рабочую арматуру ставят в нижней зоне сечения, продольными стержнями по всей длине с нахлёстом на стыках и заведением в углы.
Типовое сечение монолитного ростверка под дом — 300–400 мм по высоте и 300–400 мм по ширине, но конкретную геометрию, диаметр стержней и марку бетона определяет проект и расчёт нагрузки, а не универсальная таблица. Класс бетона и класс арматуры здесь — справочная система: их назначают под ваш вес дома, шаг свай и грунт. Занизите сечение или диаметр — балка треснет по нижней грани в пролёте между опорами; заложите с запасом без расчёта — переплатите за материал.
Ключевой узел свайно-ростверкового фундамента — жёсткая связь оголовка сваи с арматурой ростверка. Выпуски арматуры из сваи заводят в каркас балки и связывают; без этой связки при подъёме грунта балка отрывается от опор. Второй момент — зазор высокого ростверка: 15–40 см между низом балки и грунтом, чтобы пучение не давило на конструкцию снизу.
Сколько стоит и с чем сравнивать
Цены ниже — рыночный ориентир по Московской области в ₽ за м² пятна застройки; точная цифра считается по вашему участку, грунту и весу дома. Ориентиры помогают понять порядок величины и сравнить типы между собой:
- винтовые сваи — 3000–6000 ₽/м²;
- столбчатый (лёгкие строения) — 2000–4500 ₽/м²;
- буронабивные сваи — 5000–10000 ₽/м²;
- МЗЛФ (мелкозаглублённая лента) — 4000–7000 ₽/м²;
- плита — 6000–12000 ₽/м²;
- УШП (утеплённая шведская плита) — 9000–15000 ₽/м²;
- заглублённая лента — 8000–14000 ₽/м².
Свайно-ростверковое основание попадает в нижнюю половину диапазона: за счёт малого объёма бетона оно обычно дешевле заглублённой ленты в 1,5–2 раза при сопоставимой несущей способности на пучинистом грунте. Ленточный фундамент выигрывает по цене на сухом непучинистом песке, но проигрывает там, где нужно проходить слабый слой на 1,5–2 м вглубь.
Особенности работы ростверка и сравнение с лентой
Ключевая особенность в том, что ростверк не опирается на грунт всей подошвой, как лента, а работает как рама на точечных опорах. Из этого следуют и плюсы, и ограничения. Плюс — под висячей балкой нет контакта с пучинистым грунтом, поэтому морозное пучение почти не действует на конструкцию. Ограничение — каждый пролёт между сваями работает на изгиб, и чем больше шаг опор, тем выше требования к сечению и армированию.
Прочность всей системы определяется слабейшим звеном, и звеньев здесь больше, чем у ленты. У ленты проверяют одно — несущую способность грунта под подошвой. У свайно-ростверкового фундамента проверок три сразу: несущая способность самой сваи в грунте, прочность узла связки оголовка с балкой и прочность ростверка в пролёте. Выпадет любое из трёх — просядет весь дом, поэтому расчёт ведут по всем трём, а не по одной формуле.
Разница в объёме бетона хорошо видна на числах. Для дома по периметру 40 м ростверк сечением 0,4×0,4 м — это 0,16 м² × 40 м ≈ 6,4 м³ бетона плюс сами сваи. Заглублённая лента шириной 0,4 м и высотой 1,7 м на ту же длину — 0,68 м² × 40 м ≈ 27,2 м³, вчетверо больше. Отсюда и разрыв в ориентирах: 3000–6000 ₽/м² на винтовых сваях против 8000–14000 ₽/м² у заглублённой ленты при сопоставимой несущей способности на пучинистом грунте.
Ошибки и признаки, что ростверк работает не так
Свайно-ростверковый фундамент прощает меньше ошибок, чем лента: их не видно до первой зимы, а потом они проявляются трещинами. Разберём типовые.
Нет зазора под высоким ростверком. Если пазуху под балкой засыпали грунтом или зимой её замело снегом до уплотнения, пучинистый грунт примерзает к бетону и при подъёме тянет ростверк вверх, отрывая его от свай. Признак — горизонтальная трещина по линии сопряжения балки со сваей, появляется к весне.
Сваи выше глубины промерзания. Если подошва опоры не дошла до плотного слоя и осталась выше 140 см, силу пучения свая получает по боковой поверхности и выдавливается на 2–5 см за сезон. Признак — часть опор весной поднимается, дом ведёт по диагонали, двери перестают закрываться.
Нет связи арматуры сваи и ростверка. Балку просто положили на оголовки без выпусков. При боковой нагрузке или подъёме грунта ростверк сползает. Признак — видимый сдвиг балки относительно сваи, зазор в узле.
Занижено сечение балки. Пролёт между сваями больше 3 м, а высота ростверка меньше 300 мм — балка прогибается и трескается снизу в середине пролёта. Признак — вертикальная трещина в нижней трети балки посередине между опорами.
Игнор воды на участке. Верховодку не мерили в апреле, дренаж не сделали. Насыщенный грунт пучит сильнее, а сваи без защиты корродируют быстрее. Дренаж с уклоном 2 см/м вокруг пятна снимает часть проблемы. Собрать свайное поле и ростверк своими руками реально для каркасника, но узел связки арматуры и глубину опор ошибаться нельзя — именно на них держится весь фундамент своими руками.
Пограничные случаи: когда ростверк уступает
Свайно-ростверковый фундамент — не универсальное решение, и есть ситуации, где он проигрывает. На сухом непучинистом песке с водой глубже 3 м мелкозаглублённая лента 4000–7000 ₽/м² и проще в устройстве, и сопоставима по надёжности — сваи здесь избыточны. Под тяжёлый дом из полнотелого кирпича в 2–3 этажа точечные опоры приходится ставить чаще и толще, и выигрыш по цене над плитой 6000–12000 ₽/м² тает.
Отдельный пограничный случай — цокольный этаж или тёплый гараж в уровне земли. Высокий ростверк с зазором 15–40 см оставляет продуваемое подполье, которое надо зашивать и утеплять; если нужен тёплый цоколь, плита или заглублённая лента подходят лучше. На сильно уклонном рельефе картина обратная: ростверк на сваях разной длины выводит горизонт дома над перепадом 1–2 м без подпорных стен и большого объёма земляных работ — здесь у него мало конкурентов.
Срок службы и обслуживание
Срок службы свайно-ростверкового фундамента упирается в материал опор. Монолитный железобетонный ростверк и буронабивные сваи при плотном бетоне и достаточном защитном слое арматуры служат 70–100 лет наравне с лентой. Винтовые сваи ограничены коррозией: в нейтральном сухом грунте с толстой стенкой и покрытием — 50 лет и больше, в агрессивном сыром грунте без защиты труба теряет сечение за 10–15 лет. Поэтому под капитальный дом винтовое поле берут с запасом по толщине стенки, а под баню или террасу на это идут осознанно.
Обслуживание сводится к двум вещам: держать зазор под ростверком открытым и не давать воде застаиваться у опор. Если продухи в забирке зашили наглухо или пазуху под балкой засыпали грунтом, зазор перестаёт работать — и зимой возвращается пучение. Дренаж с уклоном 2 см на метр вокруг пятна застройки продлевает жизнь и бетону ростверка, и стальным сваям.
На каких грунтах нужен свайно-ростверковый фундамент?
На пучинистых — глине и суглинке, где мелкая лента идёт неравномерно, и на слабых грунтах, где плотный слой лежит глубже 1,5–2 м. На сухом непучинистом песке чаще дешевле мелкозаглублённая лента 4000–7000 ₽/м².
Какой зазор оставляют под высоким ростверком?
От 15 до 40 см между низом балки и грунтом. Зазор нужен, чтобы пучинистый грунт при подъёме зимой не давил на балку снизу и не отрывал её от свай.
Сколько стоит свайно-ростверковый фундамент?
Рыночный ориентир по МО: винтовые сваи 3000–6000 ₽/м², буронабивные 5000–10000 ₽/м². Точная цена считается по участку, грунту и весу дома. Это в 1,5–2 раза дешевле заглублённой ленты 8000–14000 ₽/м².
Когда мерить уровень грунтовой воды?
В апреле, после таяния снега, когда вода стоит по максимуму. Шурф глубиной 1,5–2 м, отстой сутки: вода выше 1 м от поверхности означает высокую воду и необходимость дренажа с уклоном 2 см/м.
Можно ли сделать свайно-ростверковый фундамент своими руками?
На винтовых сваях реально для каркасника или бани: поле из 15–25 опор вкручивают вдвоём за 1–2 дня. Но в двух узлах ошибаться нельзя — глубина опоры ниже 140 см и жёсткая связка арматуры сваи с ростверком. Именно на них держится весь фундамент своими руками.
