Что такое свайно-винтовой фундамент

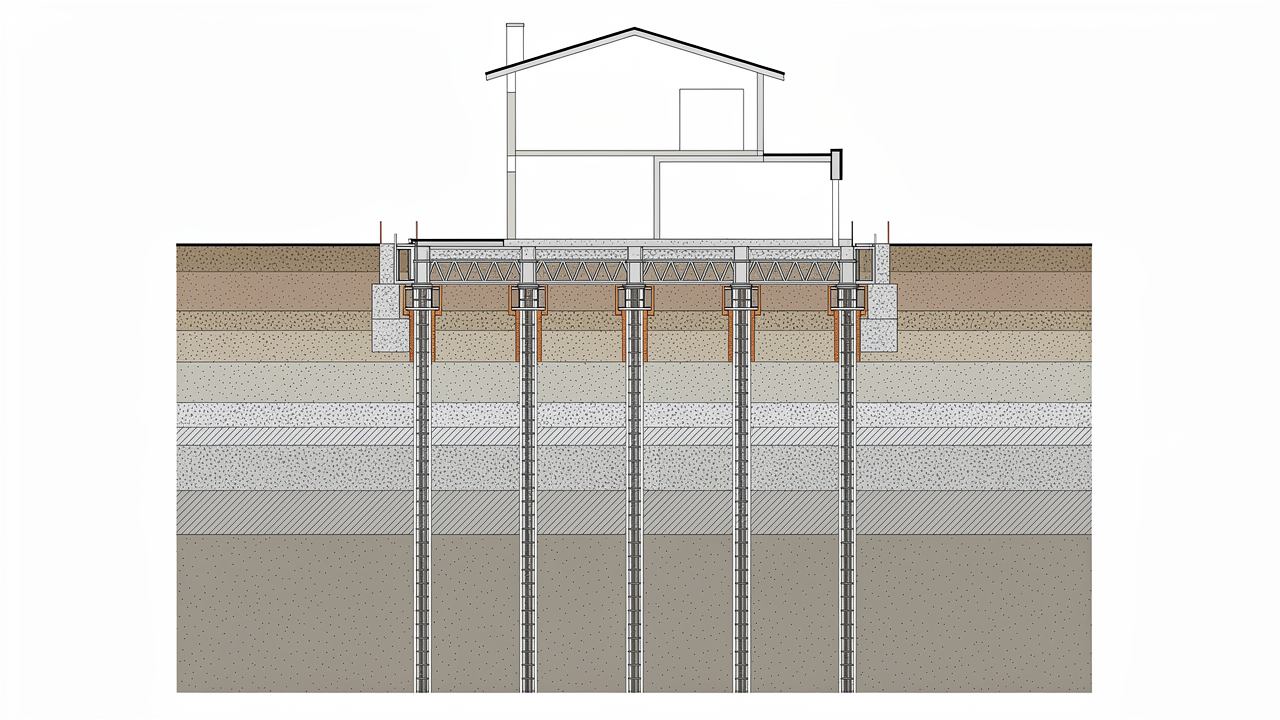

Свайно-винтовой фундамент — это основание из стальных винтовых свай, каждая из которых представляет собой трубу с приваренной лопастью на нижнем конце. Сваю вкручивают в грунт, как саморез, за счёт лопасти диаметром 250–350 мм, пока она не пройдёт слабые слои и не упрётся в плотный горизонт ниже глубины промерзания. Диаметр ствола обычно составляет 89–108 мм для частного дома, а длина сваи подбирается по грунту и чаще всего лежит в диапазоне 2,5–4 м. После погружения все сваи выравнивают по одному уровню, обрезают по горизонту и обвязывают сверху ростверком — металлическим швеллером, двутавром или деревянным брусом, который распределяет нагрузку от стен. Такое основание относится к свайной группе; общий обзор технологии есть в разделе свайный фундамент.
Ростверк связывает отдельные опоры в единую раму и не даёт им работать порознь. Полость ствола после монтажа заполняют бетоном или сухой смесью, чтобы вытеснить воздух и замедлить внутреннюю коррозию.
Когда свайно-винтовой фундамент подходит
Технология раскрывается на лёгких домах — каркасных, брусовых, из газобетона в один-два этажа, где нагрузка на одну сваю не превышает 3–5 тонн. Винтовые сваи выигрывают на слабых грунтах: торф, заболоченная низина, насыпной или пучинистый суглинок, где мелкозаглублённая лента трескается. Лопасть проходит рыхлый верх и опирается на плотный слой на глубине 2–3 м, поэтому подтопление и морозное пучение почти не влияют на устойчивость. Подробнее о работе на переувлажнённом участке — в материале фундамент на болоте.
Второй сильный сценарий — участок с уклоном: сваи разной длины позволяют вывести ростверк в единую горизонталь без дорогой подсыпки и подпорных стен, что разобрано в статье фундамент на склоне. Плюсом идёт скорость: типовой дом 6×8 м монтируют за 1–2 дня, а нагружать сваи можно уже через 1 день, без месяца выдержки на набор прочности. Это позволяет вести монтаж в любой сезон, включая зиму при −15 °C, когда заливка бетона осложнена.
Когда основание не подходит
Винтовые сваи не рассчитаны на тяжёлые дома из полнотелого кирпича, монолитного бетона или в три этажа: такая коробка весит десятки тонн, и стальные опоры диаметром 108 мм для неё уже недостаточны — нужна лента или плита. Не подходит основание и на каменистом грунте с валунами: лопасть упирается в камень, не докручивается до нужной отметки и деформируется. Отдельный риск — агрессивный грунт: солончаки, техногенные насыпи, кислые почвы с pH ниже 5 ускоряют коррозию, и без усиленной защиты и стенки трубы от 4 мм ресурс резко падает. На таких участках либо отказываются от винтовых свай, либо переходят к буронабивным — сравнение приведено в разборе винтовые или буронабивные сваи.
Плюсы и минусы
Ключевые плюсы: низкая цена относительно ленты, монтаж за 1–2 дня, работа на слабых и обводнённых грунтах, готовность к нагрузке через 1 день, отсутствие земляных работ и вывоза грунта, а также ремонтопригодность — просевшую сваю можно поддомкратить и подкрутить. Проветриваемое подполье высотой 400–600 мм защищает нижнюю обвязку от сырости.
Минусы тоже конкретны: нет полноценного тёплого подвала, металл требует защиты от коррозии, а несущая способность ограничена — одна свая держит порядка 3–5 тонн. На торфе большой мощности сваю иногда нужно наращивать до 6 м, что удорожает проект. Ещё один момент — качество сварного шва лопасти: слабый шов при закручивании в плотный грунт может смяться, поэтому важен контроль вертикальности с отклонением не более 2° на сваю.
Технические нюансы и защита от коррозии
Главный враг стальной сваи — коррозия, поэтому защите уделяют основное внимание. Горячее цинкование даёт слой 60–80 мкм и заметно продлевает срок службы по сравнению с обычной покраской, которая при монтаже часто царапается о грунт. Расчётный ресурс качественной оцинкованной сваи с толщиной стенки 4 мм оценивают примерно в 50 лет, тогда как окрашенная труба 3 мм в агрессивной среде может потерять несущую способность за 15–20 лет. Скорость почвенной коррозии для незащищённой стали составляет ориентировочно 0,05–0,3 мм в год в зависимости от влажности и кислотности грунта.
Оголовки свай приваривают строго по уровню, перепад по всей раме держат в пределах 5–10 мм на весь дом. Ростверк из швеллера №16–20 или бруса 150×150 мм связывает опоры и принимает стены. Шаг свай под несущими стенами обычно закладывают 2–3 м, чтобы обвязка не прогибалась под нагрузкой.
Цена: ориентир
Все суммы ниже — ориентир, точную стоимость считают по грунту и проекту. Одна винтовая свая 108 мм длиной 2,5 м с монтажом обходится ориентировочно в 3 500–6 000 рублей за штуку. В пересчёте на площадь свайно-винтовое основание под лёгкий дом выходит ориентировочно в 1 500–3 000 рублей за м², что заметно дешевле монолитной плиты. На дом 6×8 м обычно нужно 18–24 сваи, то есть бюджет только по опорам складывается ориентировочно в 70 000–140 000 рублей без ростверка. Обвязка швеллером добавляет ориентировочно 1 000–1 800 рублей на погонный метр. Подобрать тип основания под свой грунт и вес дома удобно через подбор фундамента.
Частые вопросы
Сколько служит свайно-винтовой фундамент?
При горячем цинковании и толщине стенки от 4 мм расчётный срок службы оценивают примерно в 50 лет. В нейтральном грунте с нормальной влажностью ресурс ближе к верхней границе, в кислой или солёной среде без усиленной защиты он сокращается до 15–25 лет.
Можно ли ставить дом сразу после вкручивания свай?
Да, в этом одно из преимуществ: сваи несут нагрузку уже через 1 день, ждать набора прочности, как у бетона, не нужно. Обычно монтаж свай и обвязку ростверком укладывают в 1–2 дня, после чего сразу начинают сборку стен.
Подходит ли такой фундамент для кирпичного дома?
Для тяжёлого дома из полнотелого кирпича или в 2–3 этажа винтовые сваи диаметром 89–108 мм обычно недостаточны, потому что вес коробки превышает их несущую способность в 3–5 тонн на опору. В этом случае рассматривают буронабивные сваи, ленту или плиту.
