Что такое утеплённая шведская плита
Утеплённая шведская плита (УШП) — это монолитная железобетонная плита толщиной 100–150 мм, залитая поверх сплошного слоя утеплителя, с уже встроенным водяным тёплым полом и разведённой в теле конструкции инженеркой. Проще говоря, это одновременно фундамент, черновой пол, теплоизоляция и система отопления первого этажа в одном узле.
Ключевое отличие от обычной плиты в том, что до заливки бетона в опалубку укладывают трубы тёплого пола, а также прокладывают гильзы под канализацию, водопровод и электрику. После бетонирования подземные коммуникации остаются внутри плиты навсегда, поэтому проект инженерных сетей нужно закончить на 100 % до начала работ.
Готовая конструкция даёт ровную тёплую поверхность, на которую можно почти сразу класть чистовое покрытие. Средняя высота всего «пирога» от подсыпки до верха бетона составляет около 400–600 мм.

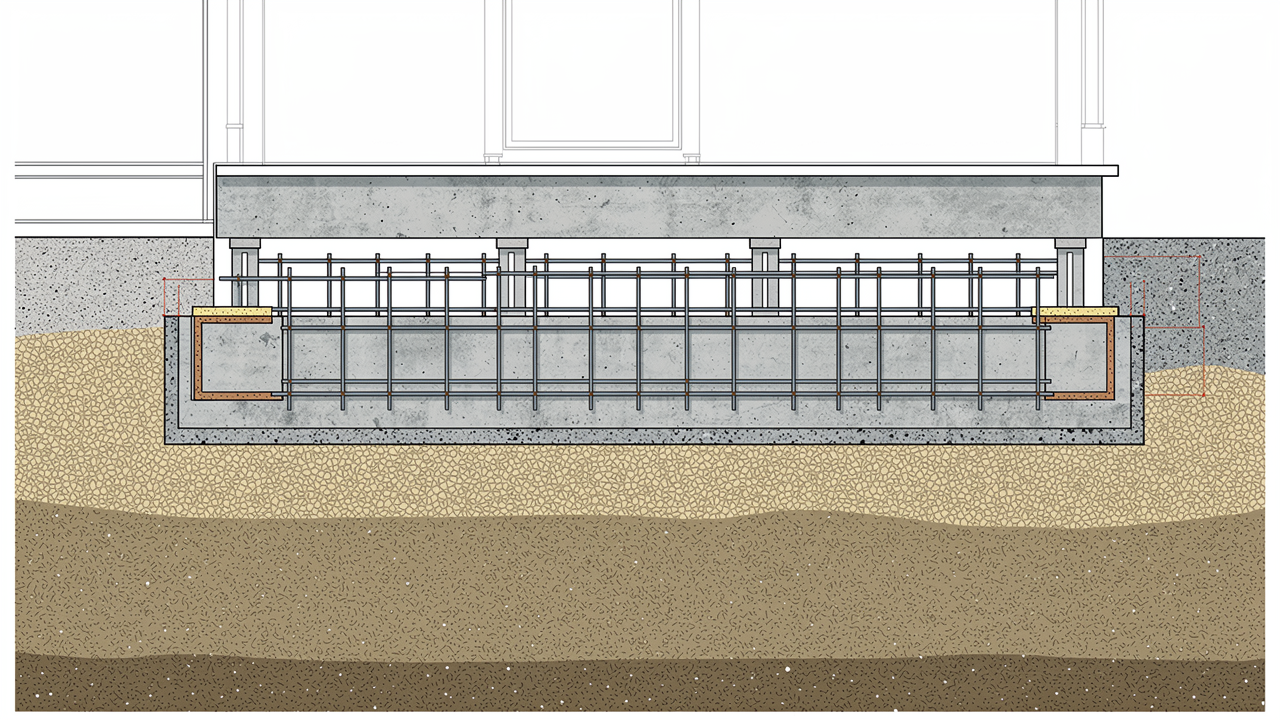

Пирог УШП: из чего собирается конструкция
Конструкция собирается послойно снизу вверх, и каждый слой отвечает за свою задачу. Нарушение порядка или толщины слоёв приводит к промерзанию и трещинам, поэтому пирог считают самой ответственной частью технологии.
Типовой состав снизу вверх:
- уплотнённая подушка из песка и щебня фракции 20–40 мм, общей толщиной 300–500 мм с трамбовкой слоями по 150 мм;
- геотекстиль и дренажные трубы диаметром 110 мм по периметру для отвода воды;
- экструдированный пенополистирол (ЭППС) по всей площади, толщиной 100–200 мм, с усилением до 300 мм под несущими стенами;
- армирование сеткой или каркасом из арматуры диаметром 10–12 мм с защитным слоем бетона 30–40 мм;
- трубы водяного тёплого пола диаметром 16–20 мм с шагом укладки 150–200 мм;
- монолитный бетон класса B22,5–B25 толщиной 100 мм в поле плиты и с утолщёнными рёбрами по краям.
Боковые рёбра-борта тоже утепляют ЭППС, чтобы исключить мостики холода: через незакрытый торец плита теряет заметную долю тепла.
Когда УШП подходит
УШП раскрывается на энергоэффективных домах, где тёплый пол закладывают как основную систему отопления. Для лёгких стен из газобетона плотностью D400–D500 или каркаса такая плита — логичное решение, потому что нагрузки на грунт умеренные, а прогрев площади идёт равномерно.
Технология любит ровный участок: перепад высот в пределах 20–30 см на длине дома почти не удорожает работы. На песчаных и супесчаных грунтах с хорошим дренажом плита работает особенно уверенно, а морозное пучение гасится за счёт утеплённой подушки.
Если планируется дом на 1–2 этажа площадью до 150–200 м² без подвала, УШП часто оказывается оптимальной по совокупности «фундамент плюс отопление плюс пол». Сравнить решения между собой удобно на странице УШП или обычная плита, а базовую механику монолита разобрать в материале про монолитную плиту.
Когда УШП не подходит
На сильном уклоне, где перепад превышает 0,5–1 м на пятне застройки, УШП резко дорожает: приходится делать подпорные стенки и большой объём подсыпки, и экономический смысл теряется. В таких случаях чаще выбирают ленту с цоколем или сваи.
Не стоит идти в УШП, если бюджет на фундамент не заложен с запасом. Средняя стоимость выходит на 30–50 % выше обычной плиты, и урезать этот узел без потери качества почти невозможно. Тяжёлые стены из полнотелого кирпича в 2–3 этажа тоже требуют отдельного расчёта — стандартная плита толщиной 100 мм под них может не подойти.
Ещё один стоп-фактор — незавершённый проект коммуникаций. Если через 3–5 лет вы захотите перенести санузел или добавить контур отопления, сделать это в готовой плите уже нельзя. Полезно заранее свериться с обзором видов фундаментов, чтобы не переплатить за избыточное решение.
Плюсы и минусы честно
Главный плюс — тёплый пол и ровное основание получаете сразу, вместе с фундаментом, без отдельного этапа стяжки и монтажа отопления. Низ дома утеплён по всей площади, поэтому теплопотери через грунт минимальны, а комфортная температура пола держится в диапазоне 24–28 °C.
Другие сильные стороны: высокая скорость — весь узел собирают за 2–4 недели; отсутствие мокрых процессов внутри дома после заезда; малая усадка благодаря жёсткой плите. Минусы тоже реальны и их важно принять до старта.
Слабые места: высокая цена и полная необратимость. Замоноличенные трубы и кабели нельзя обслужить напрямую, поэтому качество монтажа и опрессовку контуров под давлением 4–6 бар проверяют до заливки. На пучинистых грунтах без грамотного дренажа и утепления возможны деформации, а любая ошибка в пироге исправляется только демонтажом. Подробнее про теплоизоляционный слой — в материале про утепление фундамента.
Сколько стоит: ориентир по цене
Цена УШП считается за квадратный метр плиты и всегда выше обычного монолита из-за утеплителя и встроенного тёплого пола. Как ориентир, стоимость под ключ находится в диапазоне 8 000–14 000 рублей за м², тогда как простая плита обходится примерно в 5 000–8 000 рублей за м².
На итог сильно влияют толщина ЭППС, шаг труб и объём подсыпки: разница между слоем утеплителя 100 мм и 200 мм заметно двигает смету. Все суммы здесь — ориентир, а не оценка вашего объекта: точную цифру дают только после расчёта нагрузок и геологии участка. Прикинуть подходящий тип основания под свои вводные можно через подбор фундамента.
Частые вопросы
Можно ли залить УШП без тёплого пола?
Технически да, но тогда теряется главный смысл технологии, и переплата за утеплённый пирог не окупается. Если тёплый пол не нужен, разумнее рассмотреть обычную утеплённую плиту толщиной 200–250 мм — она выйдет дешевле на 20–30 %.
Что будет, если труба тёплого пола потечёт внутри плиты?
Целую трубу из сшитого полиэтилена в теле бетона не ремонтируют — контур просто отключают, а обогрев ведут оставшимися петлями. Именно поэтому все контуры укладывают цельными кусками без стыков и опрессовывают под давлением 6 бар минимум на 24 часа до заливки.
На каком грунте нельзя делать УШП?
Осторожно относятся к торфяным и сильно заторфованным грунтам, а также к участкам с высоким уровнем грунтовых вод выше 1 м без дренажа. На таких пятнах требуется замена грунта или переход на свайное основание, иначе плита получит неравномерную осадку.
